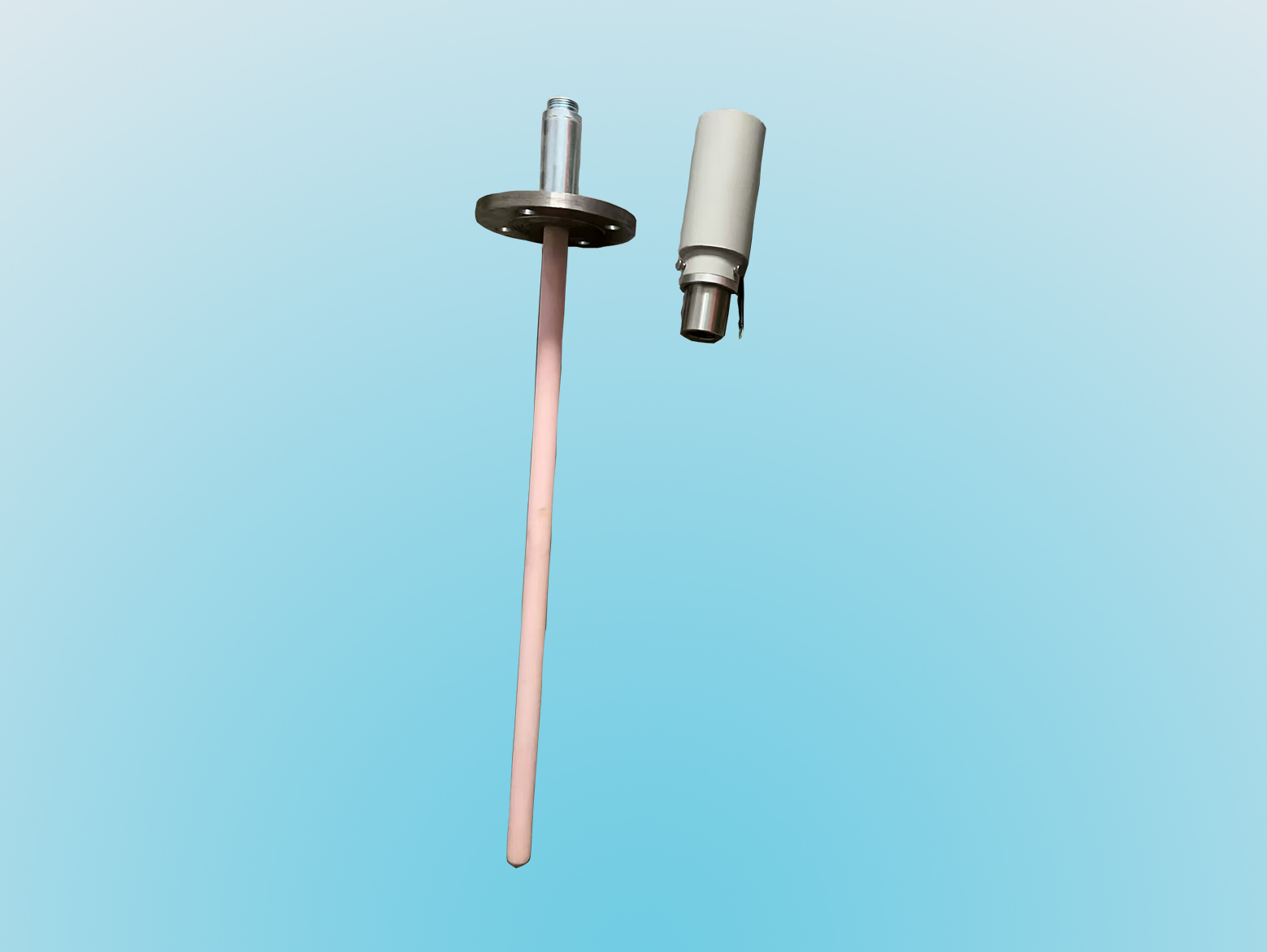

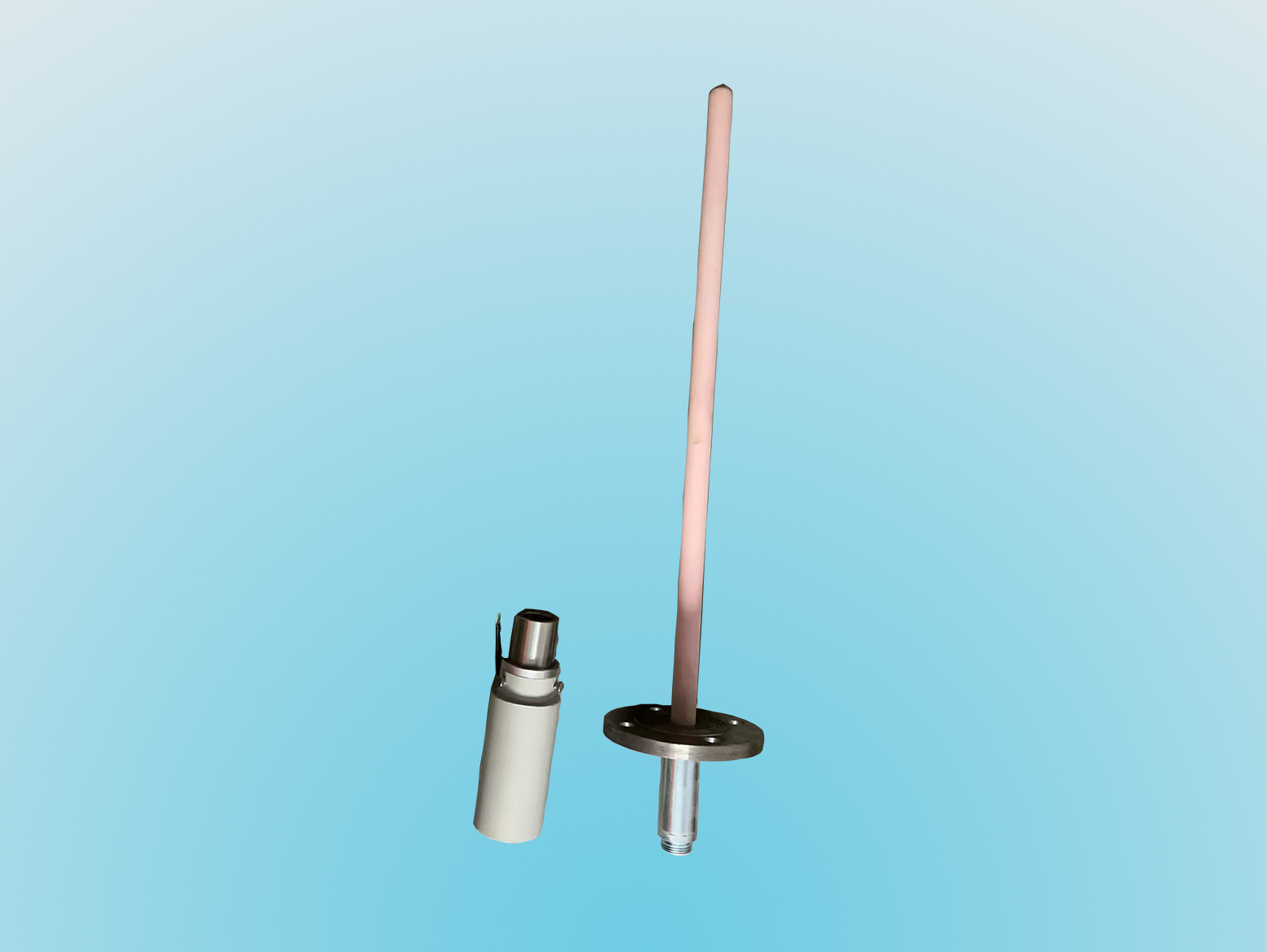

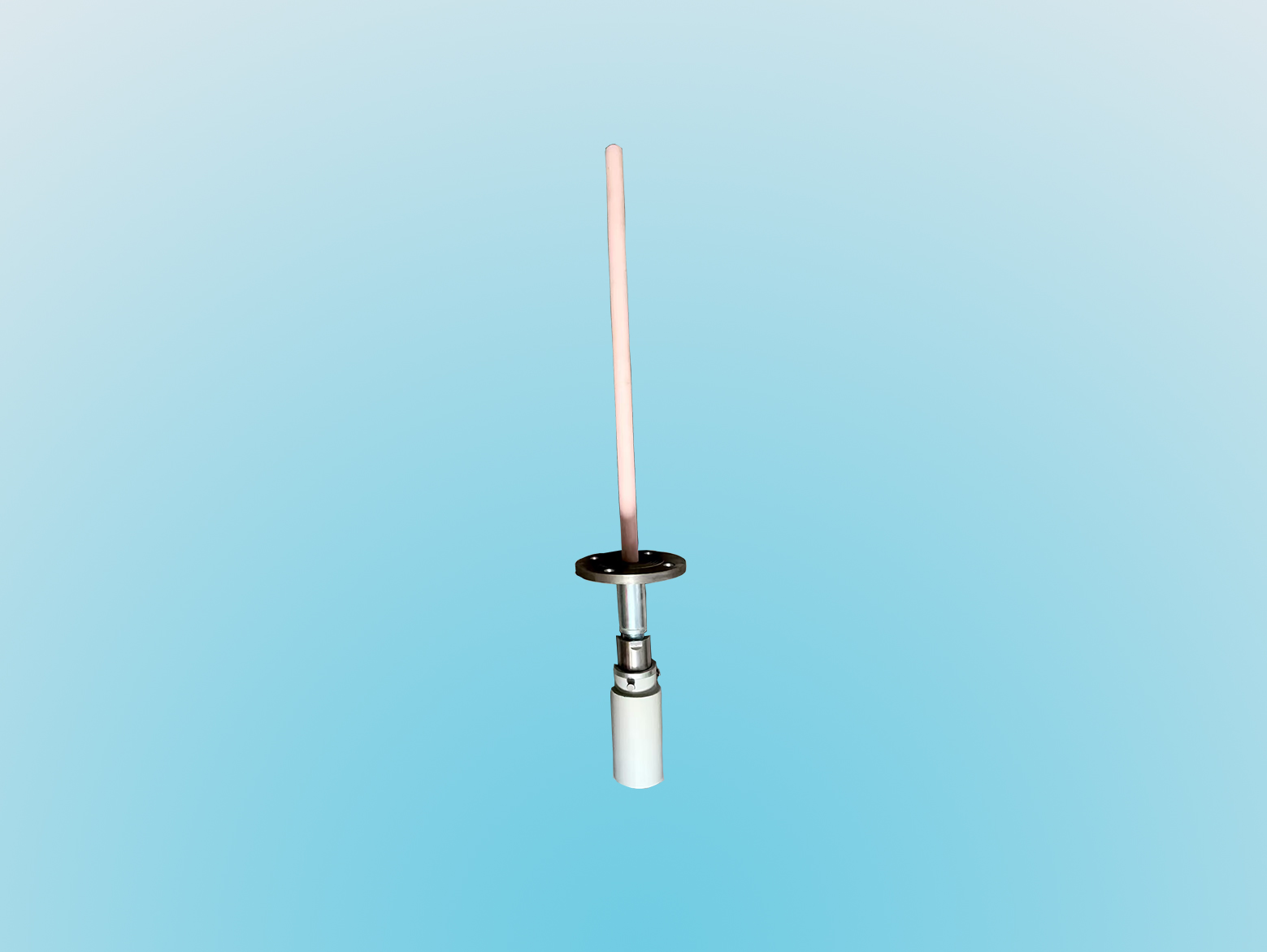

1、ZT4A14GD基本指标

温度范围(℃)                  400 －1200℃    500 －1600℃     700 －1700℃

光学分辨率                          80 ：1                120 ：1               120 ：1

光谱相应                                 1.6                      1                         1

重复性                           读数的 ± 0.5％

精度（环温25 ± 3℃）      读数的 ± 1％

相应时间                        100ms

发射率                           0.10-1.00可调

输出                              4-20mA(两线制）

信号处理                        发射率可调

电源                              24VDC 10％,

存储温度                        -18℃-50℃

2、红外基本原理

每一物体根据其表面温度发射一定量的红外辐射。红外辐射的强度随物体温度而变化。依

赖于物体的材料和表面特性，红外辐射大概位于波长1～20微米的光谱段。红外辐射强度随材

料本身的特性而变化。对许多物质来说，这个常数是确定即发射率。

红外传感器是一种光电传感器。这种传感器能够探测热辐射。红外传感器由镜头、滤光片

传感器、信号处理器等组成。

滤光片的作用是选择适当的光谱波长。传感器将红外辐射转换为电参量并传至电路处理器

产生电信号，由电信号转换为温度数值。由于红外辐射随材料不同而异，发射率能够在传感器

上调整。

红外传感器的*大特点非接触测量。并且可以测得运动物体和难以接触物体的温度。

3、仪器安装

传感器尽可能远离电干扰源。

确保传感器完全绝缘安装。

确保传感器电缆中的屏蔽时接地的。

安装时仪器要逐步进入高温区域，使陶瓷管部分有一个预热过程，防止爆裂。

4、注意事项

1．仪器在使用和运输过程中，应注意防潮。应避免强烈冲击、振动。

2．红外探头是密封的，用户不要自行打开，以免影响测量效果。

3．在大功率设备前使用时，供电电源及输出信号应注意屏蔽。

4．建议断电后插拔电源，以防烧毁芯片。

5．安装过程中应保证瞄准管和炉顶的密封焊接，防止漏风烧坏仪器。
