一、 产品概述

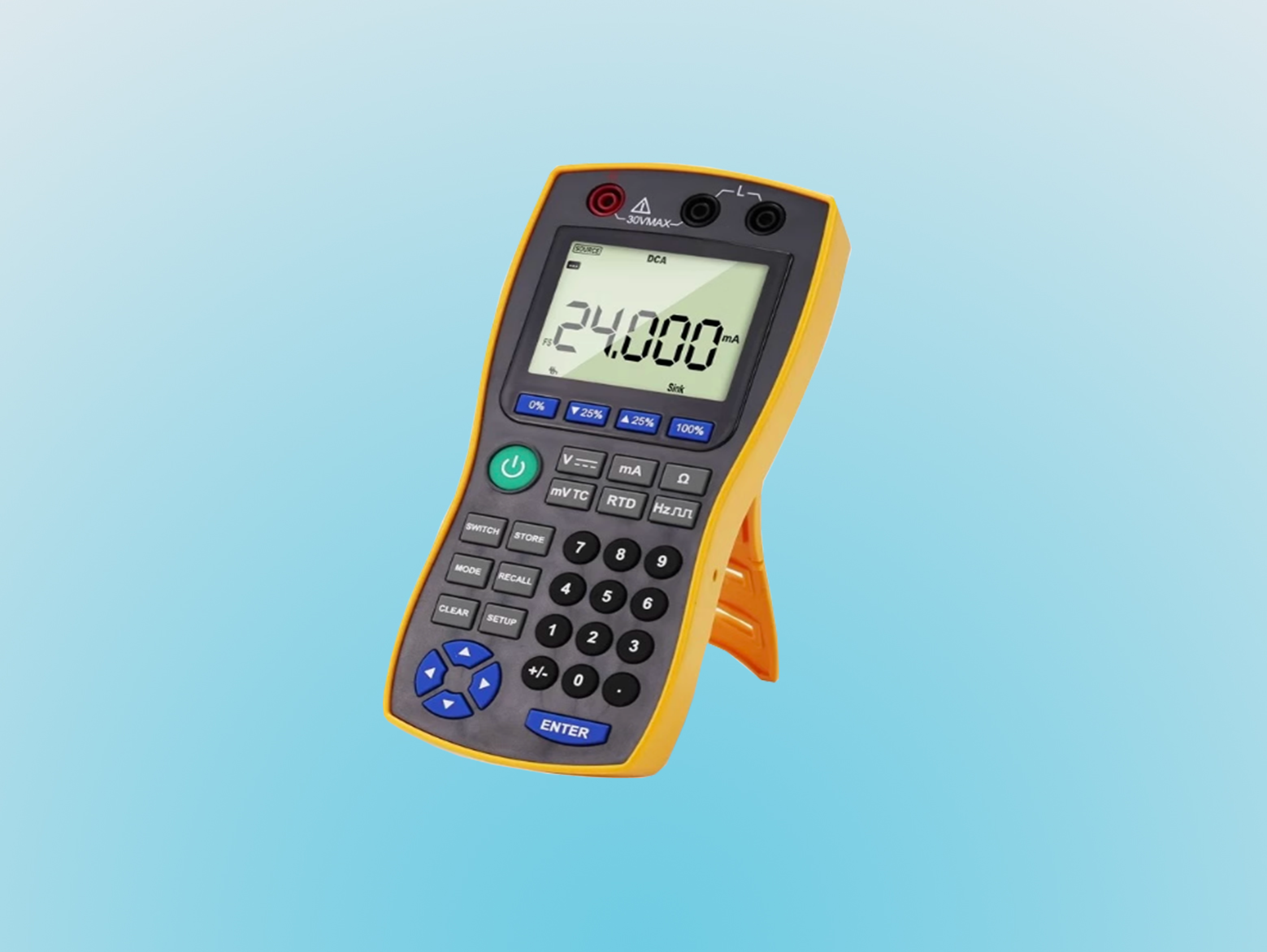

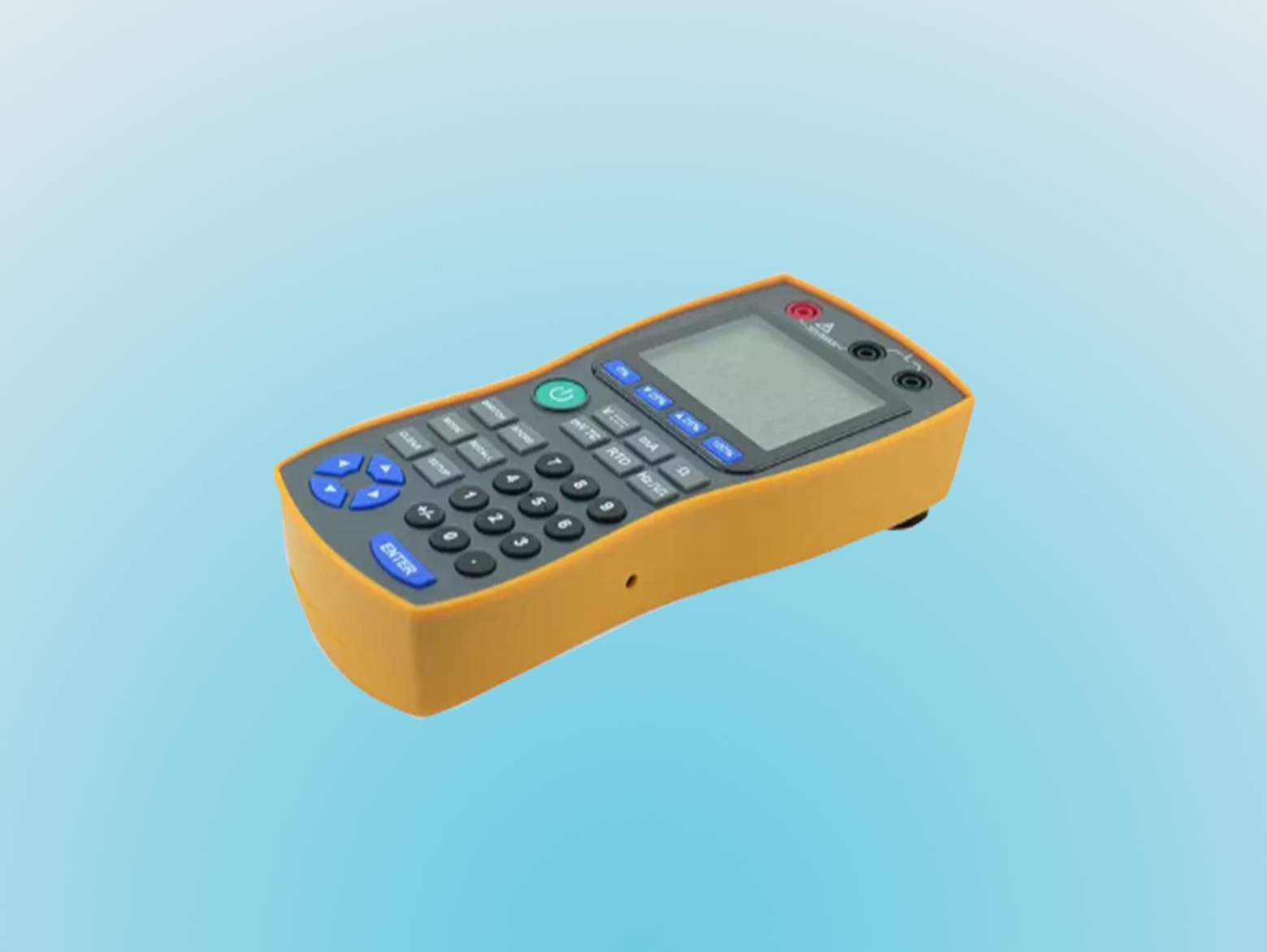

ZTC08S3005L数字信号发生器是一种用电池供电或外部

电源适配器供电的手持式款高精度信号源，可输出电阻、

电流、脉冲信号、开关量、等多种信号的发生器，可用于

仪表、PLC 等测量装置的调校，也可代替电阻箱、电位差

计、电流源、电压源及脉冲信号源等进行工作。

二、 技术参数

电

源：4 节 AA（5 号，1.5V）电池以及直流供电：通过电源适配器 MPC-DK-9.5V

接 220V AC

显

示： 双排 5 位段式液晶，带各种指示符号，白色背光

工作环境： 温度 0℃~50℃，湿度≤80%R 稨，无结露

储存环境： 温度-25℃~60℃，湿度≤90%R 稨，无结露

工作海拔： ≤2000 米

震动冲击： 随机性 2g，5~500Hz（1 米以下测试）

校准周期： 为保证精度，推荐校准周期为一年

预热时间： 推荐开机预热时间 10 分钟

仪表功耗： 功耗与输出信号类型及负载大小有关

使用 4 节 AA 1.5V 碱性电池供电：

24V DC/1KΩ 负载时，4 节 1.5V AA 碱性电池使用时间大约 4 小时

5V DC/10 kΩ 负载时，4 节 1.5V AA 碱性电池使用时间大约 21 小时

注：（使用高精度设备对 MM 进行标定时，环境温度应该控制在 25±5℃，且预

热 20 分钟以上）

三、产品特点及功能

高 精 度：基本直流电压输出精度：±0.02%。

全 信 号：电压、mV、电阻、毫安源输出、毫安吸入、24V 回路供电、脉冲、

开关量，以及热电偶、热电阻等各种热工信号输出功能。

电 池 供 电：电池供电，可另购 AC/DC 电源适配器使用。

数据存储功能：内置 FRAM 存储器，可提供 64 组输出数据存储和调用。

红 外 通 讯：通过另外购买的红外隔离通讯器与计算机自由通讯。

冷 端 补 偿：热电偶信号可实现冷端温度自动补偿，直接模拟输出真实的热电偶

信号。

四、使用注意事项

● 使用地点的环境需满足技术指标中关于工作环境的描述：

（温度 0℃~50℃，湿度≤80%R.H，无结露），当使用地点的湿度低于 30%时，

请采取有效的防静电措施防止静电的产生。

● 不要在以下环境中使用仪表：

直接暴露在阳光下或靠近热源。

周围有频繁的机械振动。

靠近任何干扰源，如高压设备或动力源。

周围有很强的电场或电磁场。

暴露大量的油烟、热蒸汽、灰尘或腐蚀性气体的环境下。

暴露于存在爆炸危险的易燃气体环境中。

● 避免仪表的环境温度或湿度发生突然改变，如果需要将仪表移到环境湿度差别

很大或温度差别很大的地方，在开机之前，请将仪表在新的环境下预热半小时

以上，以确保仪表正常工作。
